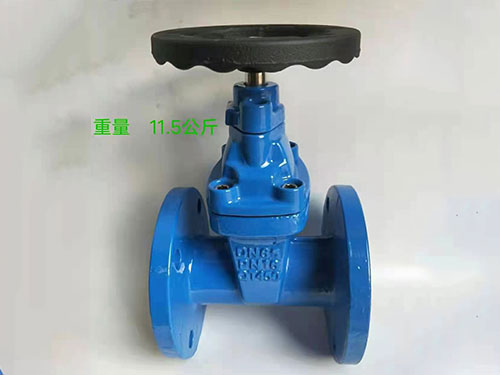

软密封闸阀

软密封闸阀除具有弹性座封闸阀的优点之外，并可以较直观阀门开度，启闭靠得住，故常应用消防及工业系统，一般安装于距地面较高位置。应用于消防系统时，如果闸阀安装位置离地面较高，一般使用明杆闸阀，可以明显指示阀门开度，若安装位置较低，则需用附开度指示闸阀。

一般闸阀普遍存在漏水、易生锈等现象。软密封闸阀克服了一般闸阀的缺点如密封性差，弹性疲乏，易生锈等。软密封闸阀是传统闸阀的新换代产品，它使用弹性材质的闸板，利用弹性材质产生的微量变形补偿作用，能达到良好的密封效果。软密封闸阀具有开关轻巧、密封靠得住、弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水、建筑、食品、电力、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。

软密封闸阀阀杆密封阀杆密封(采用3道O形圈结构，第3道O形圈可降低压盖处的压力，同时可以实现管道在有介质压力的情况下换上面2道密封圈(带压换阀杆密封和填料是很危险的，因此不推荐这种做法)。与采用填料函结构相比，O形圈密封结构可以降低阀门的启闭扭矩。在供水行业不推荐采用填料函结构型式，特别是在直埋式软密封闸阀中，不允许使用，因为填料函结构需要用向外渗水润滑，阀杆密封不能使用含石棉等的材料。O形圈密封结构对阀杆的加工精度和表面粗糙度精度要求比填料结构高，否则会出现切割O形圈情形。阀杆的梯形螺纹宜采用挤压成型，表面，摩擦系数小。对橡胶材质、工艺和性能的要求是符合标准规范，否则橡胶老化会影响阀门寿命，推荐采用EPDM汪元乙丙橡胶)。阀杆限位设计成台阶式，须考虑便于第三道密封圈装配，也可设计成组合式。

软密封闸阀因具有零泄漏、不易集渣评底无凹槽)、深用环氧涂层作为功能性)、互换性好和使用寿命长等特点，在供水行业中推广应用。软密封闸阀的闸板与阀杆螺母连接有T形螺母式和整体嵌入式2种结构oT形螺母式结构简单，螺母与闸板有调整间隙，可简化闸板制造工艺，降低要求，但长期使用，会出现T形螺母磨坏闸板橡胶层情况，露出铁芯而导致生锈。整体嵌入式结构复杂，螺母与闸板无调整间隙，闸板制造工艺复杂，同时对各零件的加工和装配精度要求高，但结构靠得住，不会出现橡胶层磨损情况。CJ/T216标准推荐采用此结构。

软密封闸阀主要技术参数：

公称压力：1.0～2.5MPa

工作温度：0～80℃

法兰标准：GB/T 17241.6 GB9113

公称通经：50～400mm

适用介质：水、油、气等

试验标准：GB13927 AP1598
