• V型架
    产品名称:

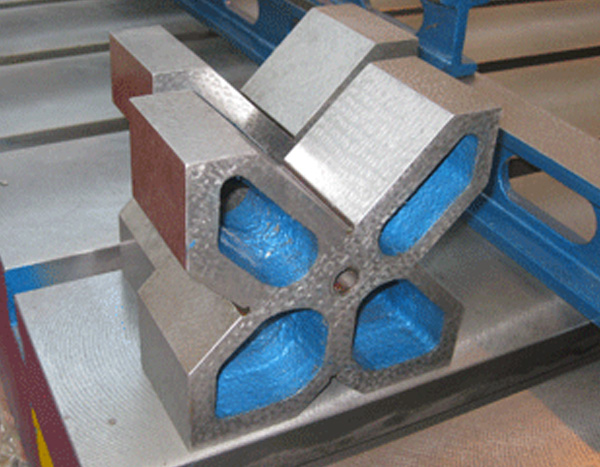

    V型架

    产品描述:

    V型架主要用来安放轴,套筒,圆盘等圆形工件,以便找中心线与划出中心线。一般V型架都是一副两块,两块的平面与V型槽都是在一次安装中磨出的。

    详细信息

    V型架主要用来安放轴,套筒,圆盘等圆形工件,以便找中心线与划出中心线。一般V型架都是一副两块,两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度,垂直度误差在0.01毫米之内,V型槽的中心线必需在V型架的对称平面内并与底面平行,同心度,平行度的误差也在0.01毫米之内,V型槽半角误差在±30~±1范围内。精密V型架也可做划线,带有夹持弓架的V型架,可以把圆柱形工件牢固的夹持在V型架上,翻转到各个位置划线。

    V型架适用于精密轴类零部件的检测,划线,定位等用途。

    是平台测量中的重要辅助工具。

    材质:铸铁材质或大理石材质,还有钢制的。

    V型架的制作:

    1、V型铁按JB/T8047-95标准制造,也称为V型架,常用的有三口V型铁,单口V型铁和五口V型铁。V型铁采用   HT200-250材质,成对供应,主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。

    2、V型架精度:分为1级、2级、3级。

    3、V型架采用铸铁材质或大理石材质,还有钢制的。

    V型架的技术参数:

    规格工作面平面度V型槽对底面平行度V型槽对侧面平行度V型槽对两侧面对称度V型槽对端面的垂直度
    精度等级
    0级1级2级0级1级2级0级1级2级0级1级2级0级1级2级
    I型35×35×301232.55102.5510510205510
    60×60×501232.55102.5510510205510
    105×105×1001.53548154815816308815
    150×150×1001.53548154815816308815
    II型100×100×65



    1020
    1020
    2040


    150×150×80



    1525
    1525
    3050


    200×200×90



    1525
    1525
    3050


    300×300×120



    2030
    2030
    4060
